『SolidWorks』用SolidWorks画一个木纹梳子，此图简单到只用10步就可画完了
文章图片
文章图片

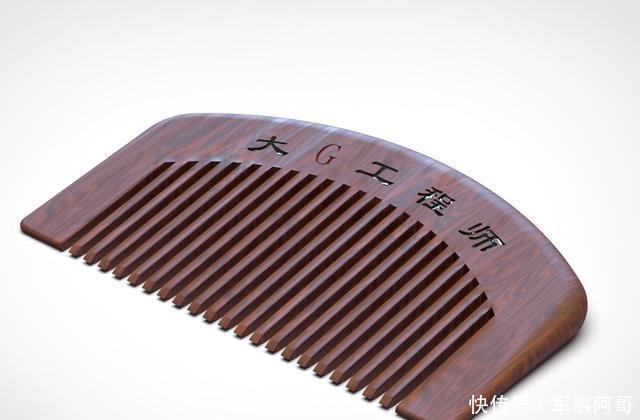

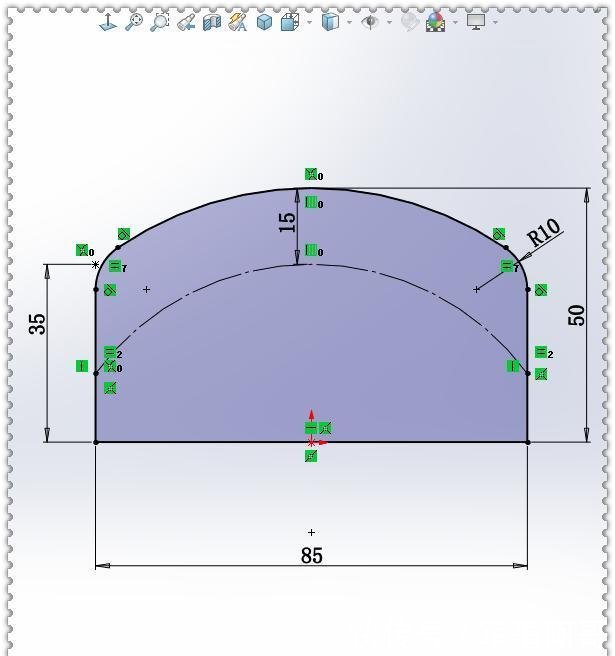

此图用SolidWorks2019版建模，用KeyShot 9.0 渲染（上面两张图） 。SW原文件在今日文件夹里。建模过程：1.在上视基准面画草图。（尺寸50在标注上方圆弧时，要按住Shift键）
文章图片

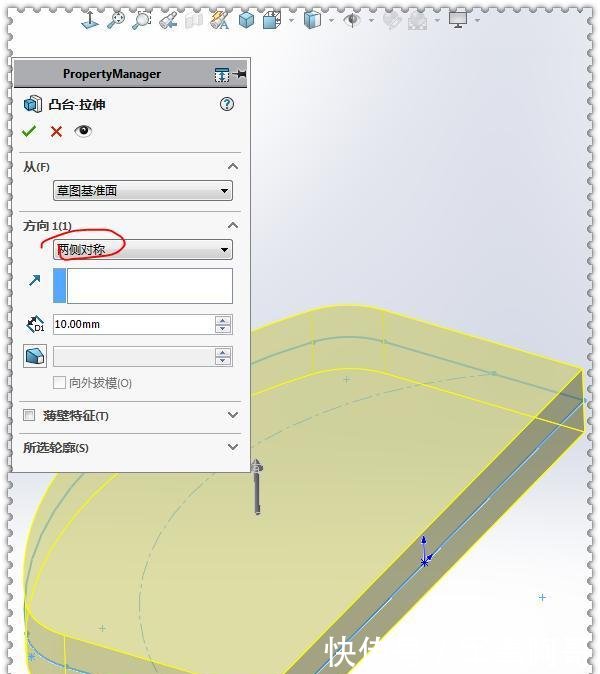

2.拉伸凸台，两侧对称：10 。
文章图片

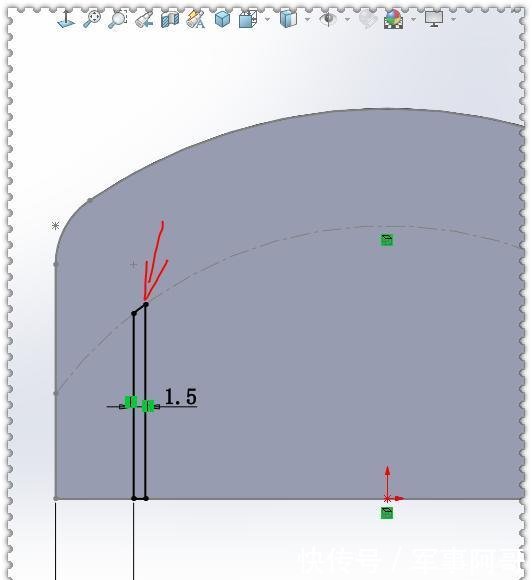

3.在上视基准面画草图，上方的圆弧：转换实体引用后剪裁。
文章图片

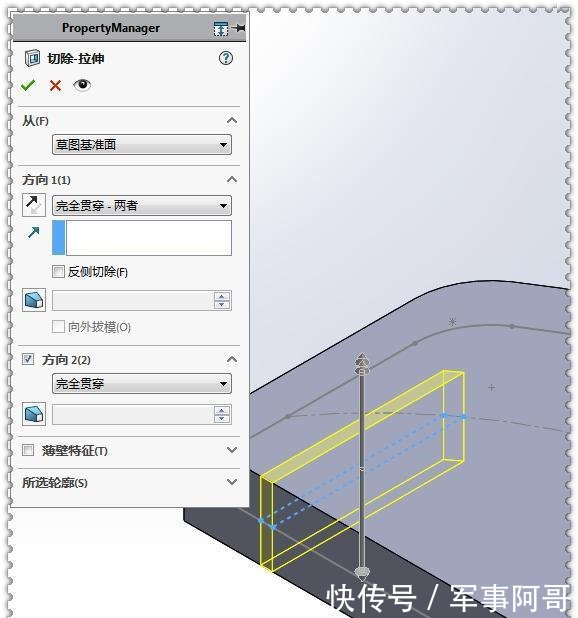

4.拉伸切除，完全贯穿两者。
文章图片

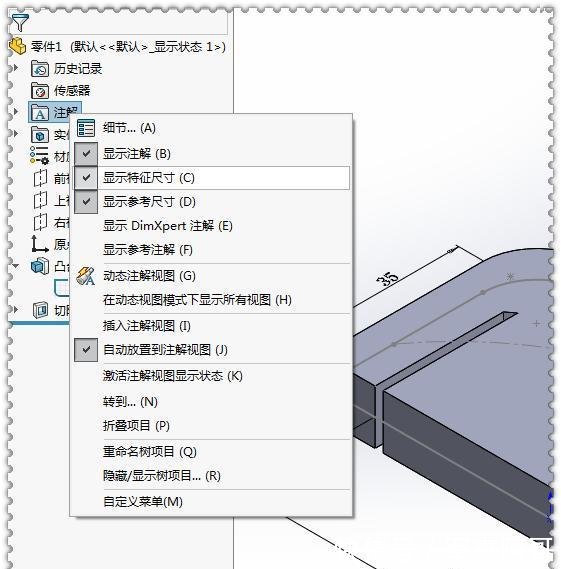

5.在注解上右键——显示特征尺寸。
文章图片

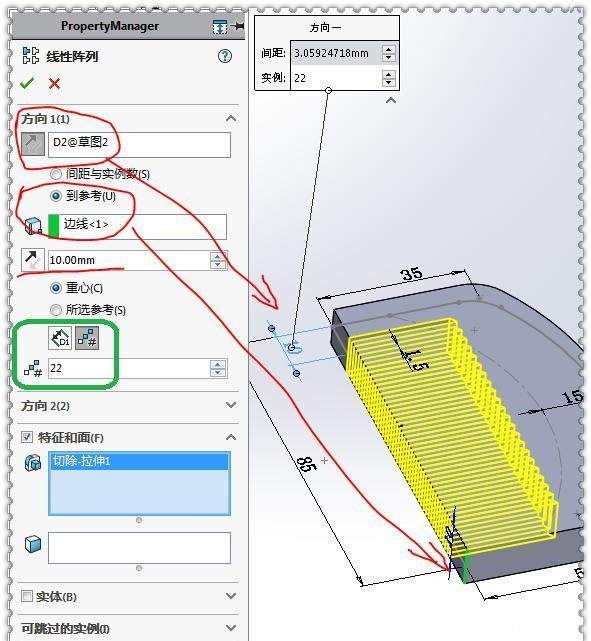

6.线性阵列，阵列方向：尺寸10 ；参考到绿色边线；距离绿色边线：10 ；数量：22个。
文章图片
6-1.随形阵列打勾。
文章图片

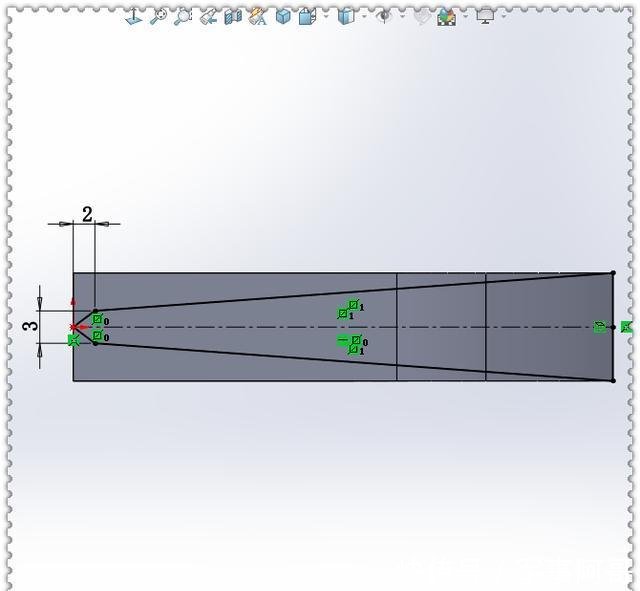

7.在右视基准面画草图。
文章图片
8.拉伸切除，完全贯穿两者，反侧切除。
文章图片

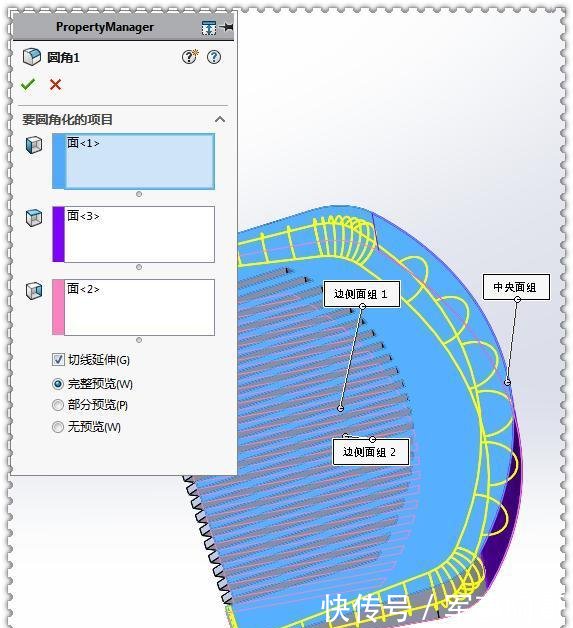

9.完全圆角。
文章图片

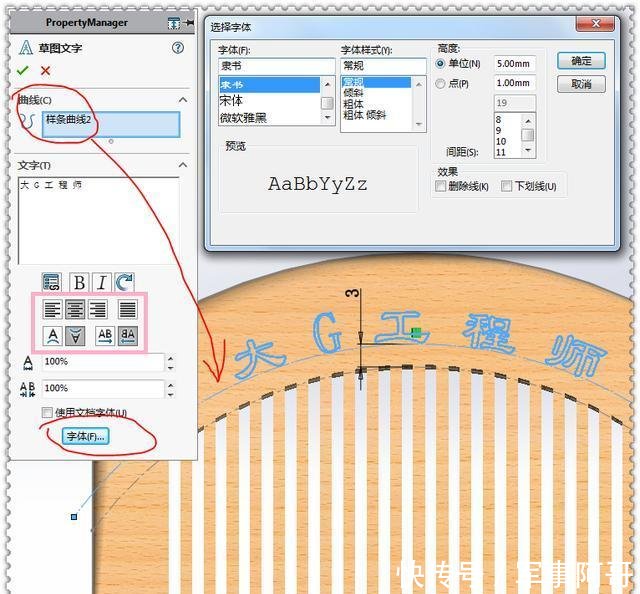

10.在梳子的斜面上草绘图形，先等距圆弧，转为构造线。草图文字——输入文字——修改字体。（用粉色框里的选项调整文字）
文章图片

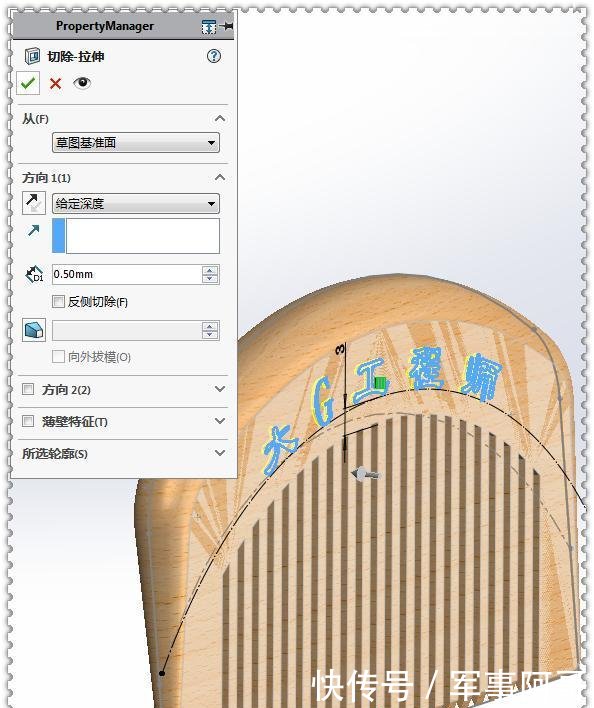

11.拉伸切除，深度：0.5 。
文章图片

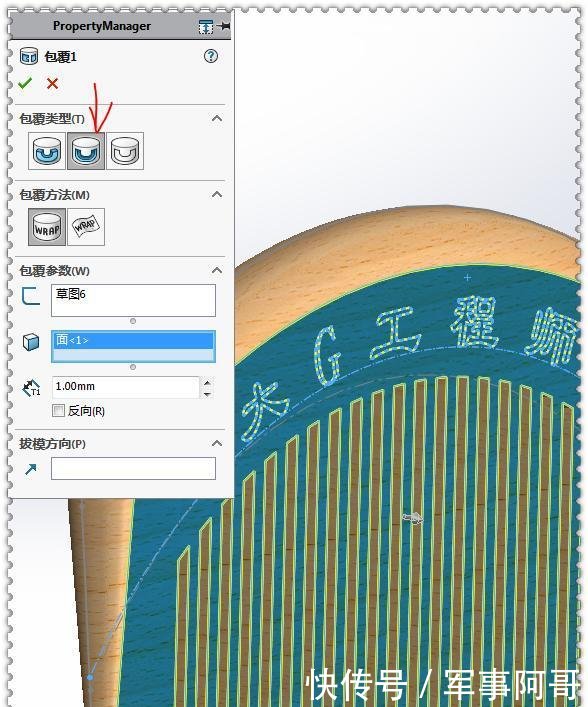

11-1.或者用包覆——刻划也行，深度改为：0.2 。
文章图片

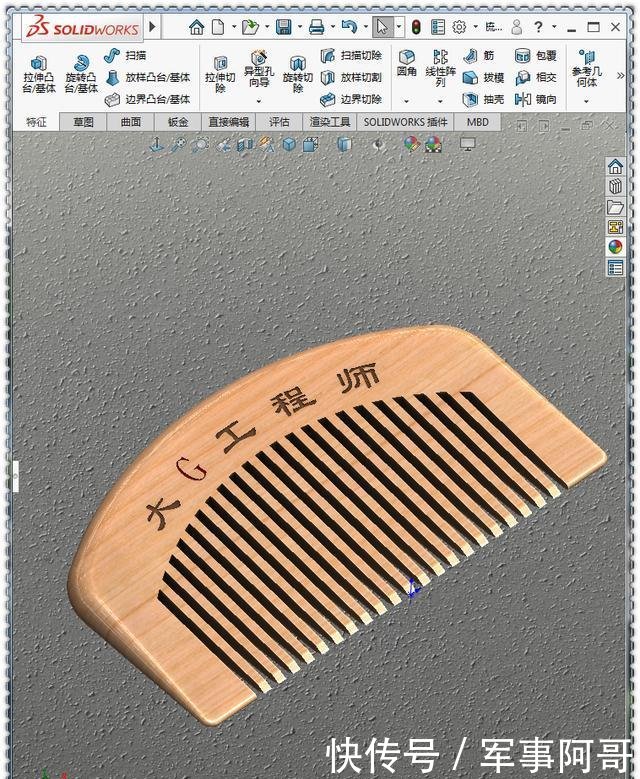

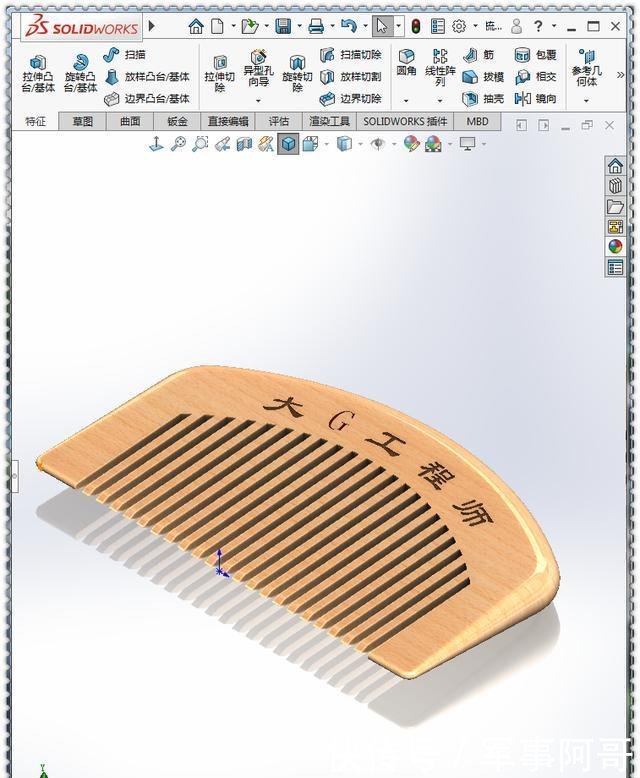

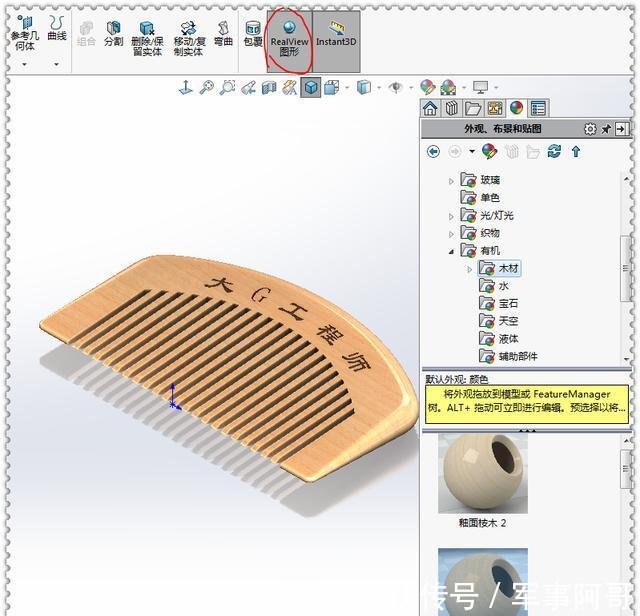

12.添加外观。（下图是开启RealView图形后的效果，2019版小金球开启文件在3月文件夹内）
文章图片
13.完成。
文章图片
文章图片
